LE RODAGE DE SOUPAPE

Tuto écrit et réalisé par MILLSERGE

Je préfère vous prévenir tout de suite que ce n'est pas une partie de plaisir, vous faudra être attentif a ce que vous ferez, être méthodique et travailler propre. Être sûr d'avoir tout les outils et pièces à disposition sous la main

Le rodage de soupape, est uniquement fait pour retrouver les compressions d'un bloc moteur.. vous ne récupèrerez pas de puissance ni de couple non, rien de tout ça..
En faite le rodage vise à retrouver l'étanchéité entre la soupape et son siège sur la culasse en rectifiant ensemble ses deux face avec une pâte à roder et un rodoir par un geste alternatif . Vous allez aussi devoir vous fabriquer un outil pour extraire les joints de queues de soupapes (obligatoire pour nos 16 soupapes) je vous conseil fortement de changer les joints de queues à partir du moment ou vous démontez ces même soupapes. Donc pour la fabrication de cet outil, il vous faudra acheter un pince à dénuder les fils électrique comme celle-ci: TOFE a°)

- Petite explication sur le maintien de la soupape

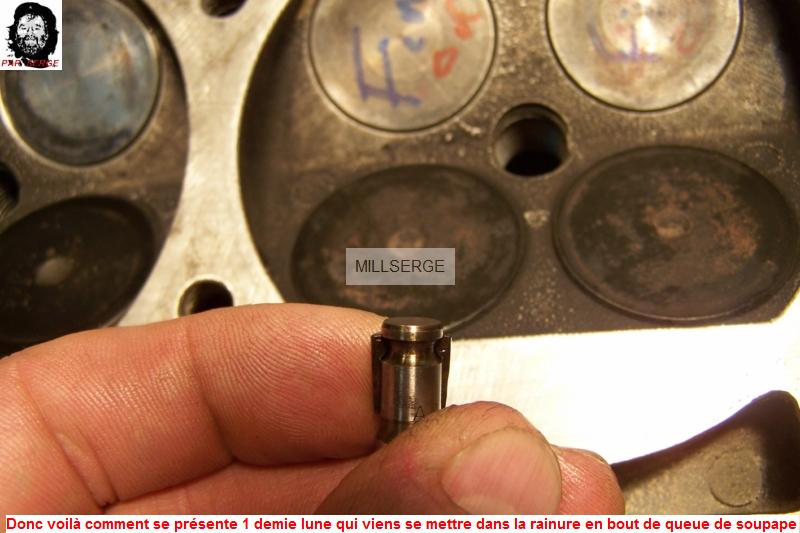

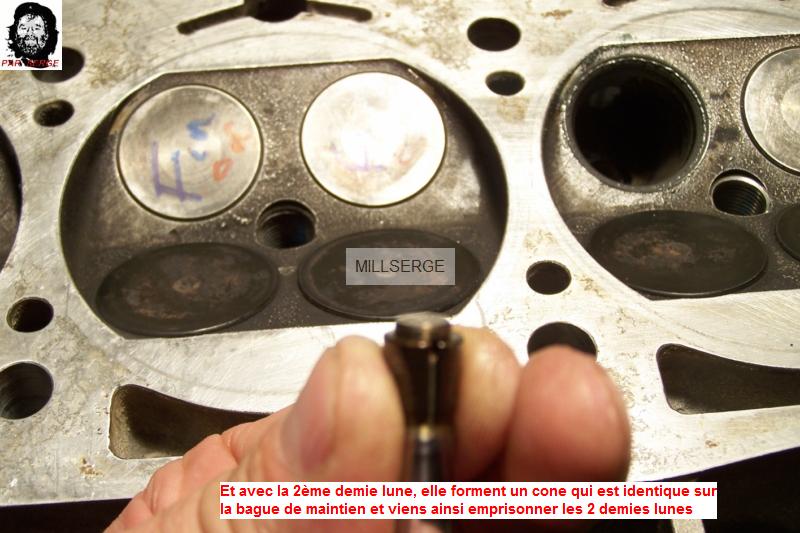

chaque partie haute des demies lunes comporte un petit bossage, et chaque haut de queue de soupape comporte une gorge .. donc comme 1+1 = 2 ... le bossage et viens s'engager dans la gorge ( faite ça nickel surtout hein ) photoooooooooooooooooo

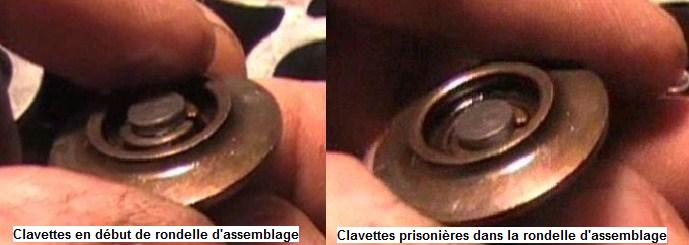

Le perçage intérieur de la rondelle étant conique, c'est elle sous la poussée des ressorts qui maintiens en place les 2 demie-lunes

Pour exécuter un rodage vous êtes forcé de déculasser votre Moteur donc je vous invite à vous rendre ici :

http://www.mercedes-190.fr/wiki/changement-d-un-joint-de-culasse-sur-une-16s

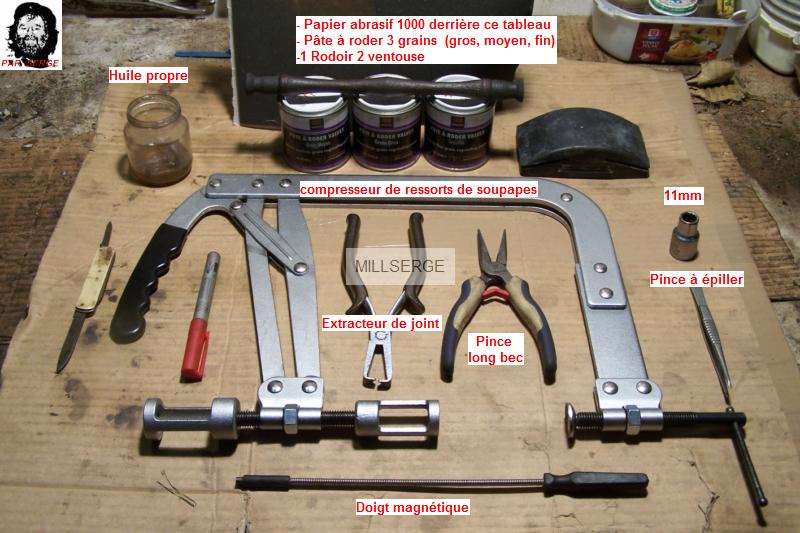

- En plus des outils pour déculasser, il vous faudra:

- Quand aux pièces.. faudra en supplément 1 joint de culasse car il est à changer systématiquement

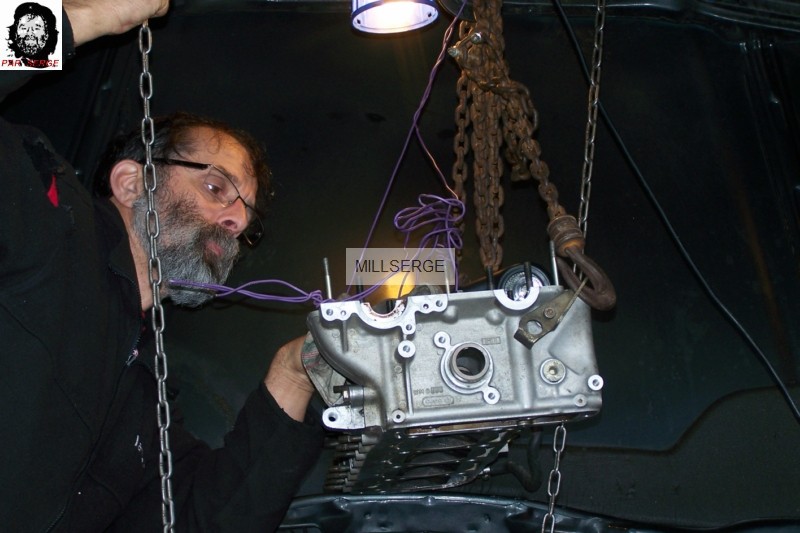

- C'est parti, et on lève la culasse

NETTOYAGE PLAN DE JOINT ET CONTRÔLE

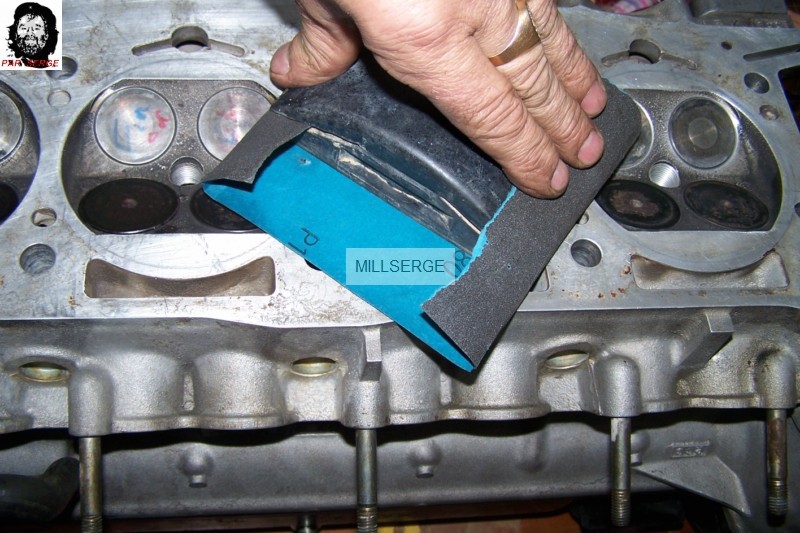

- Ensuite faut bien nettoyer le plan de joint de culasse

- On va ensuite faire un contrôle minutieux de la planéité du plan de joint

DÉMONTAGE DES SOUPAPES PUIS DES JOINTS

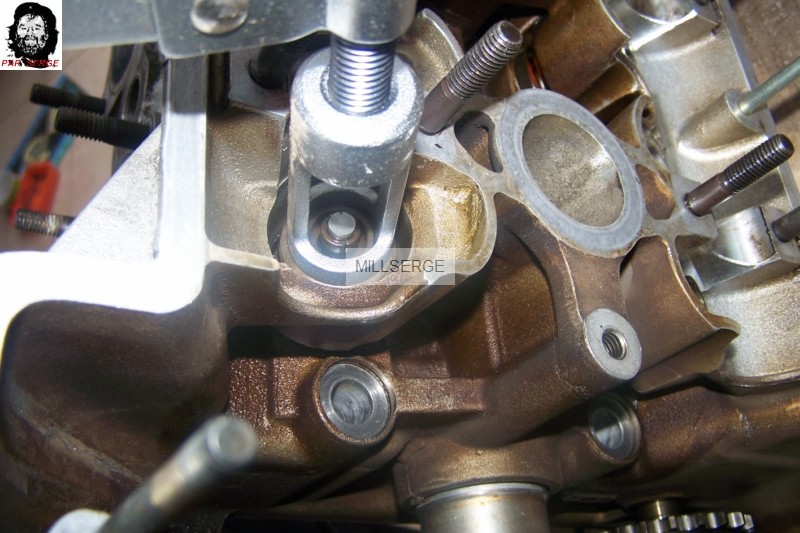

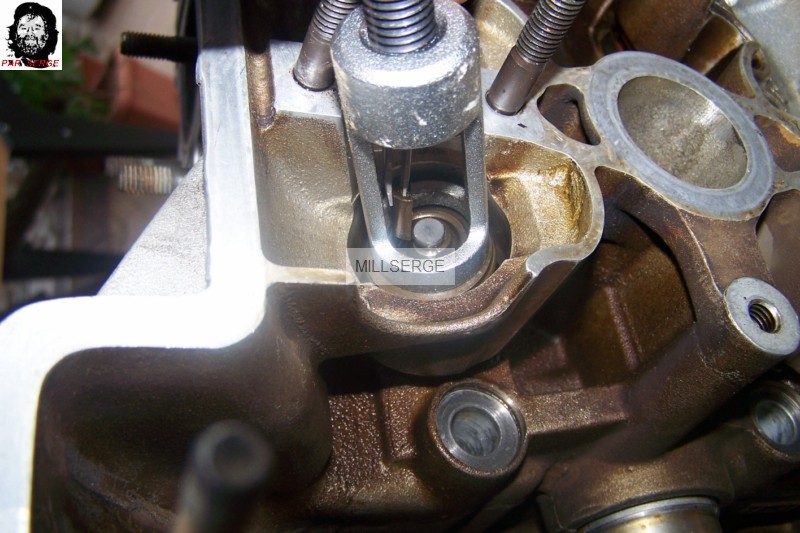

- Placez votre compresseur de ressorts de soupapes:

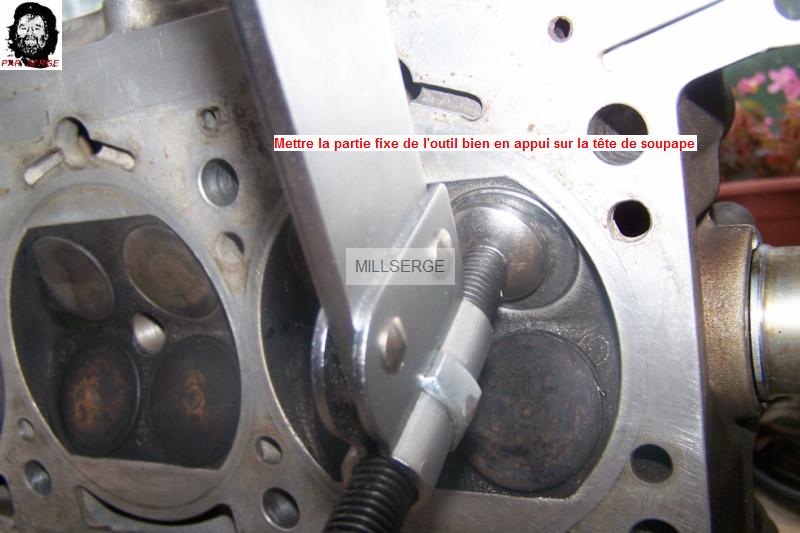

maintenez la partie fixe dessus la tête de soupape

- Puis comprimer le ressort en fermant et bloquant votre compresseur

- Retirez ensuite la première demie lune de maintient (décollez les avec un couteau pointu, puis avec un doigt aimanté ou une pince à épiler attraper la demie lune

- Décollez la 2ème demie lune, puis extrayez la

- Et enfin doucement relâchez doucement votre compresseur afin de libérer les ressorts

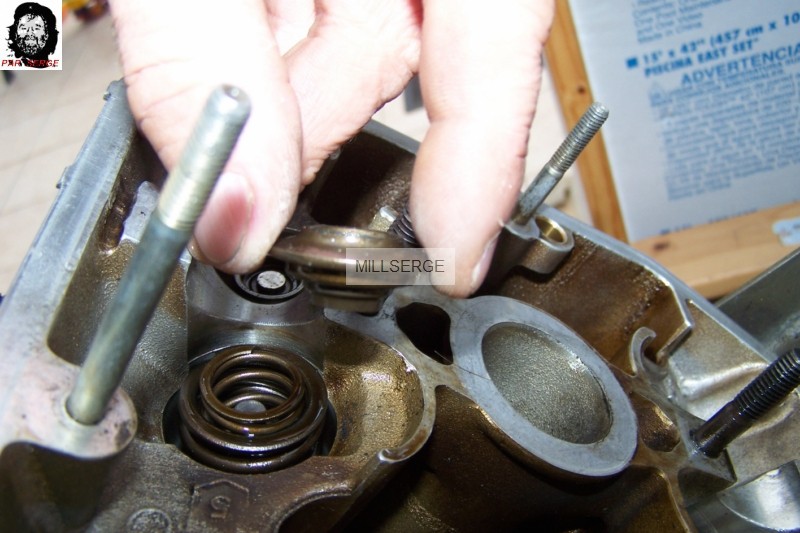

- Retirez maintenant la coupelle de retenue des ressorts et de la soupape

- Retirez ensuite les ressorts

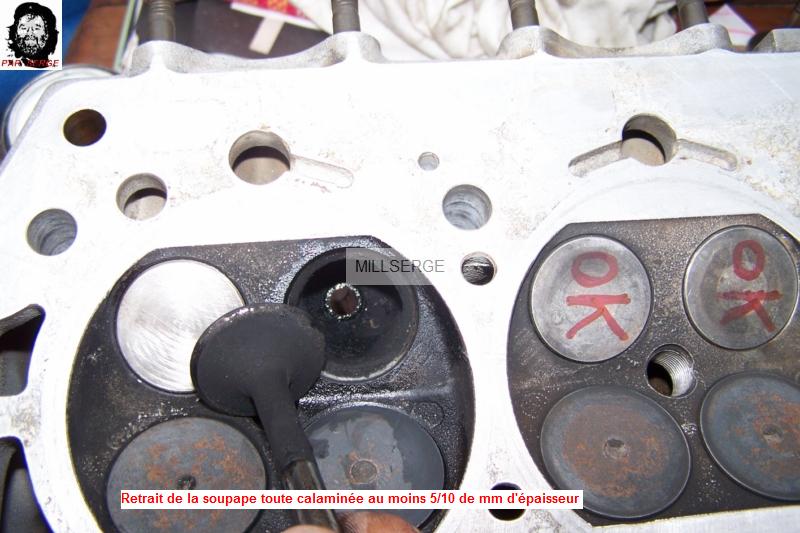

- Enfin retirez la soupape ( beurkk pour celle-ci)

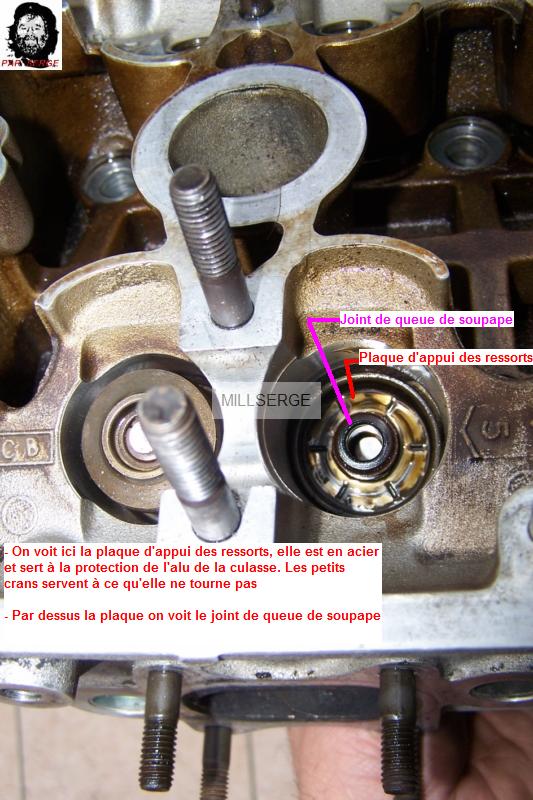

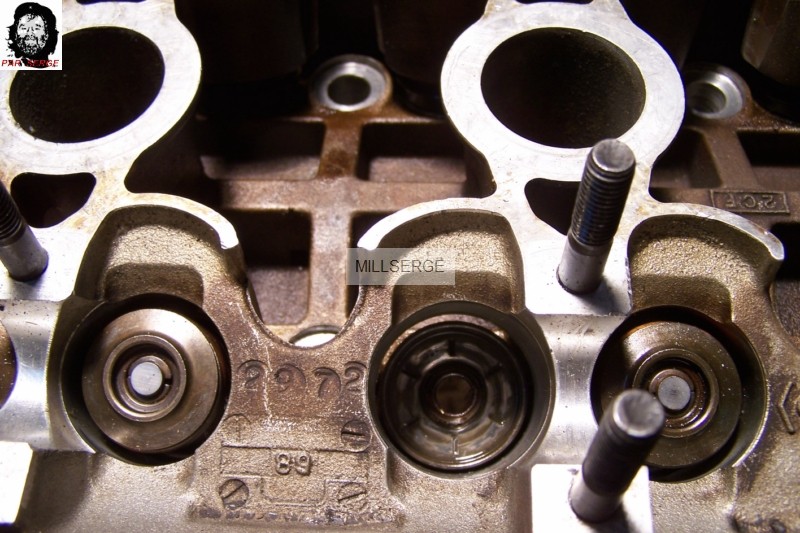

- Voici en fait ce qu'il vous reste

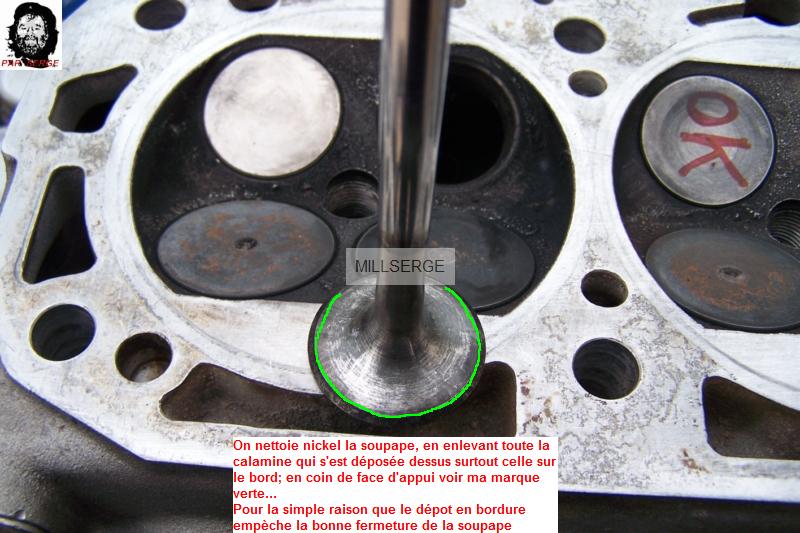

- Nettoyez nickel votre soupape, surtout sur l'angle de la face de contact

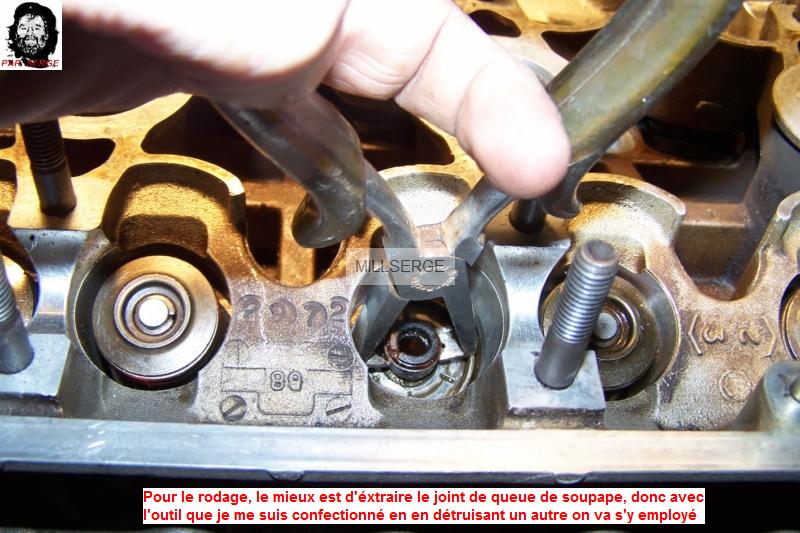

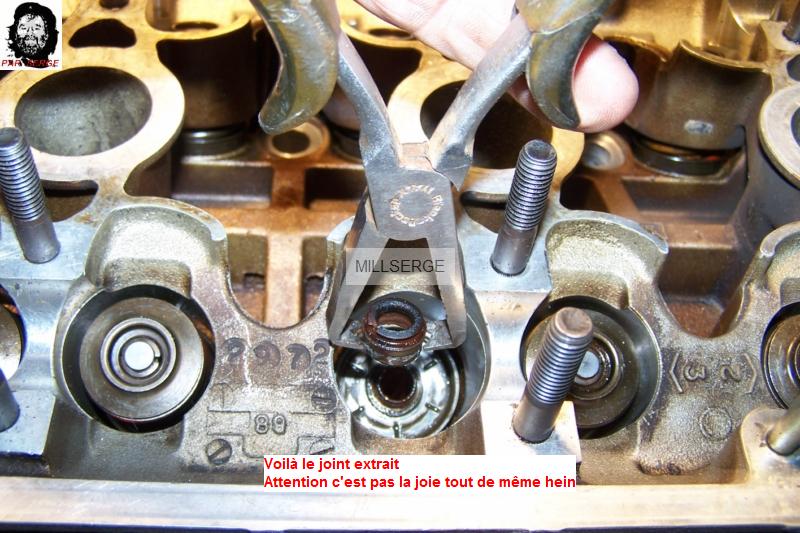

Maintenant on va sortir cette sal***** de joint de queue (c'est pas de la tarte hein) Si vous n'y arrivez pas une petite astuce: chauffez les un peu avec un bleuet juste pour le ramollir un peu faut se souvenir qu'ils sont en place depuis nombres d'années, et bien collés depuis le temps

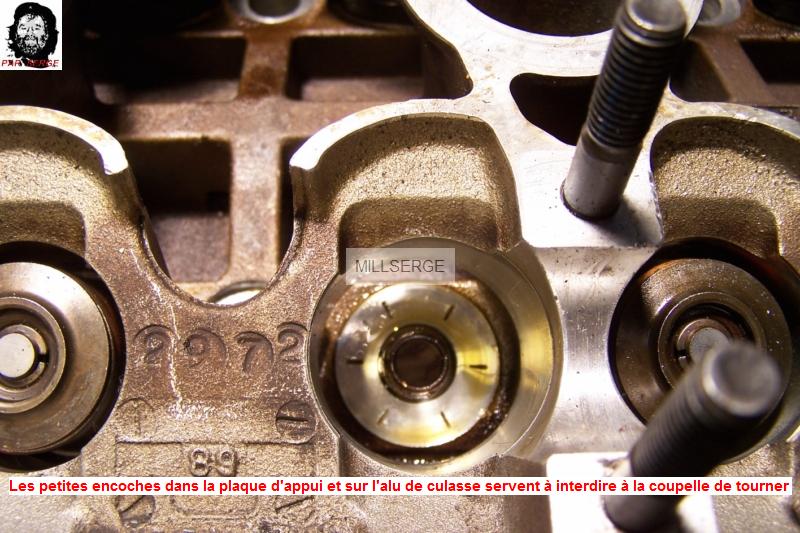

- Reste donc la coupelle

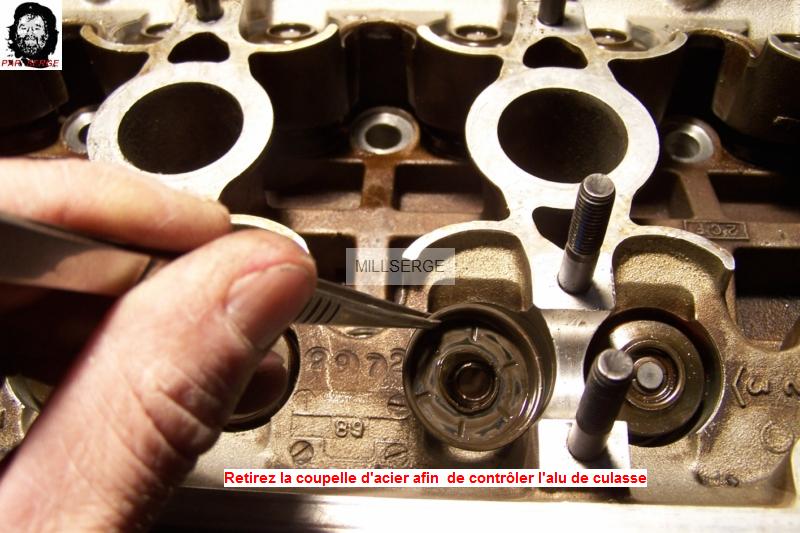

- Retirez donc cette coupelle pour contrôler l'alu de la culasse

RODAGE DES SOUPAPES

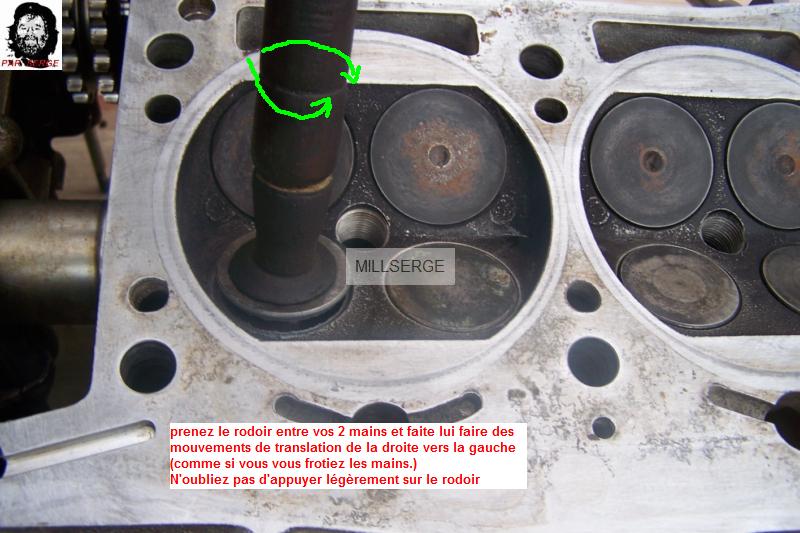

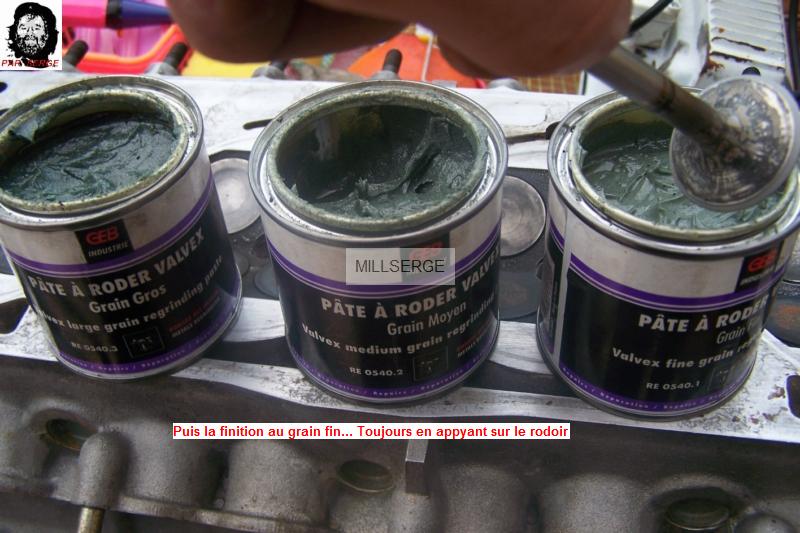

- Bon maintenant on va attaquer le rodage au gros grain. Prenez votre rodoir et souvenez vous les ancêtres pour allumer le feu !!!! et bien c'est la même chose LOOL

- Une fois le premier rodage terminé on recommence avec du grain moyen (vous voyez l'anneau gris du 1er rodage?? ) là c'était l'ébauche , maintenant la phase intermédiaire

- On continue avec la finition au grain fin

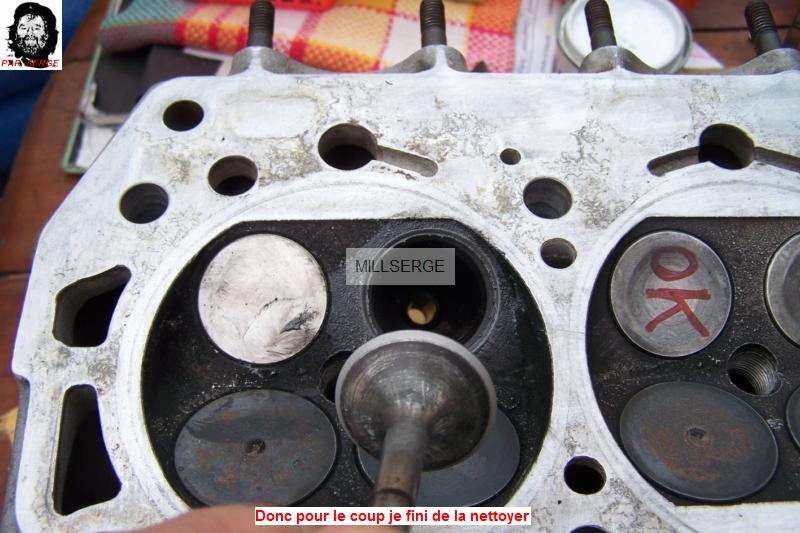

- Comme ma soupape n'était pas bien nettoyée, j'entreprends de la finir

REMONTAGE DES JOINTS ET SOUPAPES

- Voici le set complet des joints de queues de soupapes d'échappement et d'admission avec les petits tubes transparents.. que j'appelle tendrement manchon guide lol

- Mettez tout à baigner dans de l'huile moteur

REMONTAGE DES PIÈCES

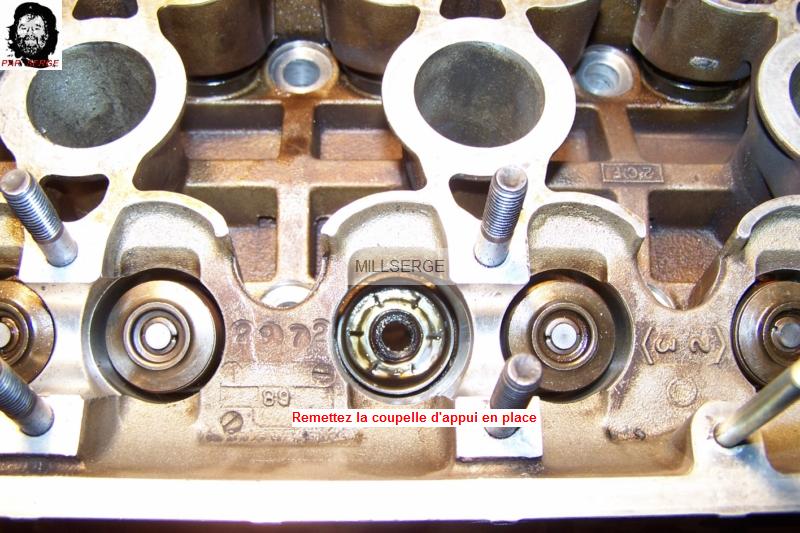

- Mettez en place votre coupelle d'appui des ressorts

- Mettez en place votre soupape et recouvrez la queue de soupape avec un manchon guide

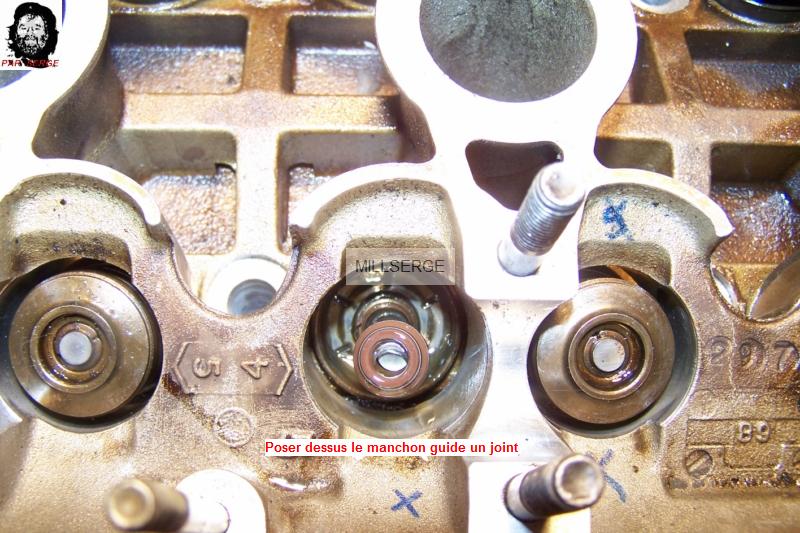

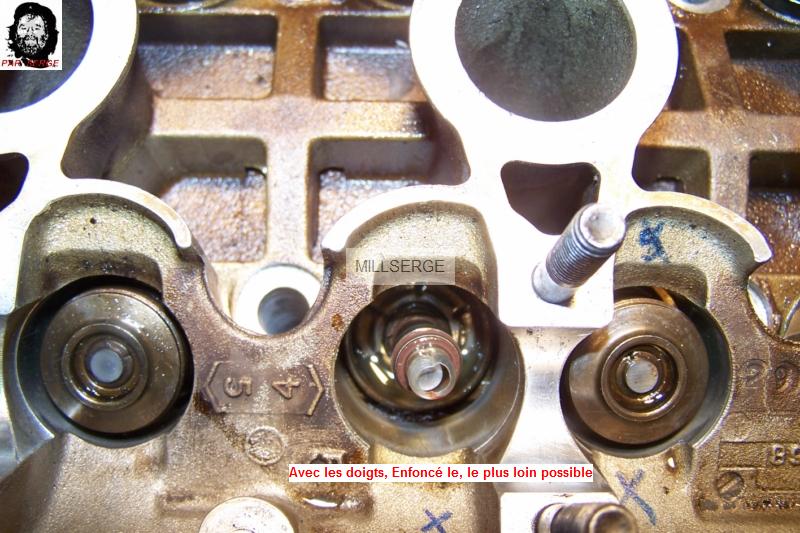

- Posez un joint sur le manchon guide (travaillez avec beaucoup d'huile ) et enfoncez le le plus loin possible à la main

- Avec une douille de 11 mm finissez de l'enfoncer jusqu'à mettre le joint en butée vous sentirez comme un petit cran (c'est qu'il y a une petite gorge sur le guide, et un bossage tout le tour du diamètre intérieur du joint de queue de soupape; donc tout comme les demies lunes, il s'emboite l'un dans l'autre)

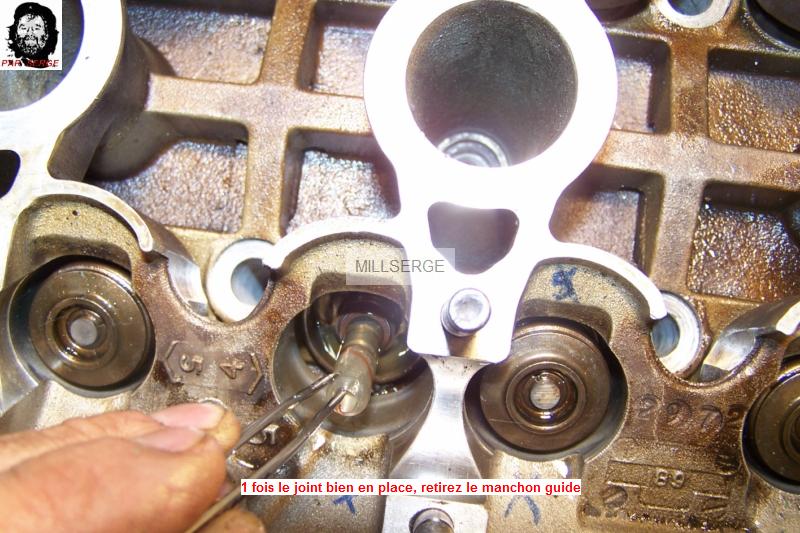

- Une fois le joint bien en appui on retire le manchon guide (qu'on remet dans l'huile)

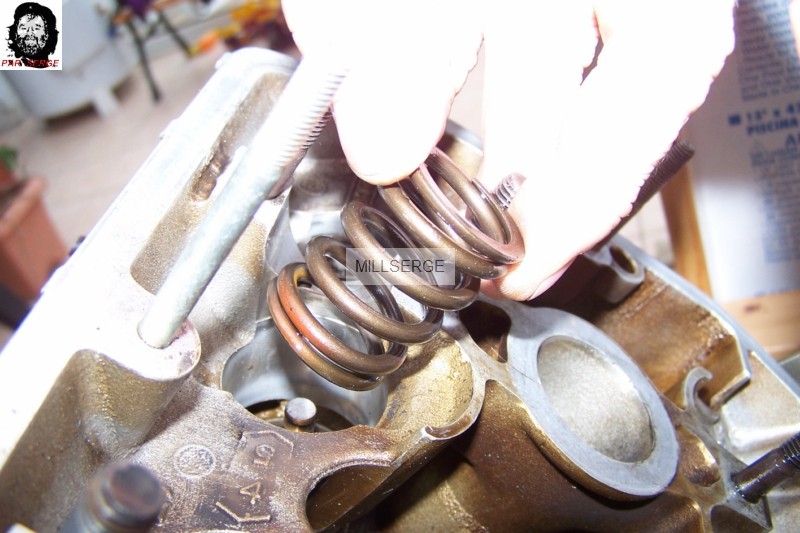

- Donc maintenant on remonte tout le reste, ressorts etc et on commence par le gros

- Puis on met le petit ressort



- On continue par la rondelle de maintient

- PUIS ON REMONTE LE COMPRESSEUR DE RESSORT

ATTENTION A REMETTRE EN PLACE LES DEMIES LUNES BIEN COMME IL FAUT, LA VIE DE VOTRE MOTEUR EN DÉPEND

- Puis mettez en place la première demie lune

- Montez maintenant la seconde demie lune

- Maintenant relâchez la pression des ressorts

Parait que le contrôle d'étanchéité des soupapes avec de l'essence n'est pas une excellente méthode, car il n'y aurait pas de pression dans le conduit, que la meilleurs solution serait avec de la croie, mais j'y crois pas non plus..... donc je reste avec l'essence

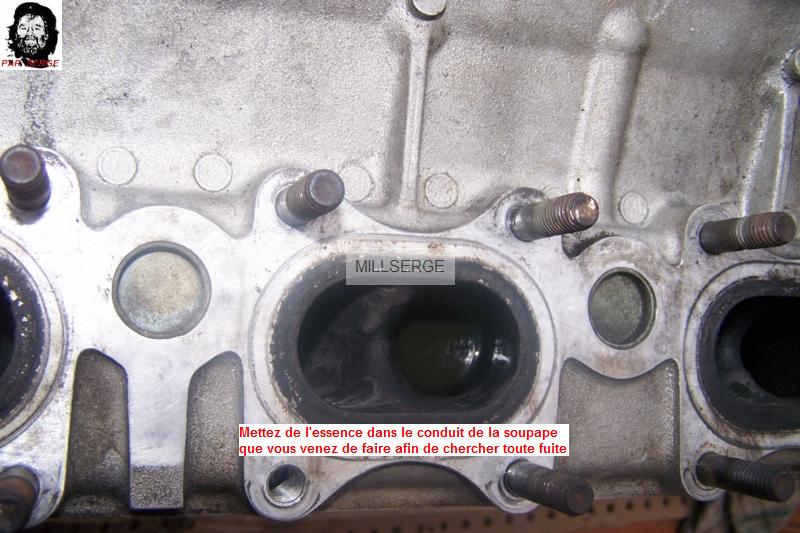

- On va maintenant contrôler s'il n'y a pas fuite .. pour ce faire remplissez le canal d'échappement d'essence

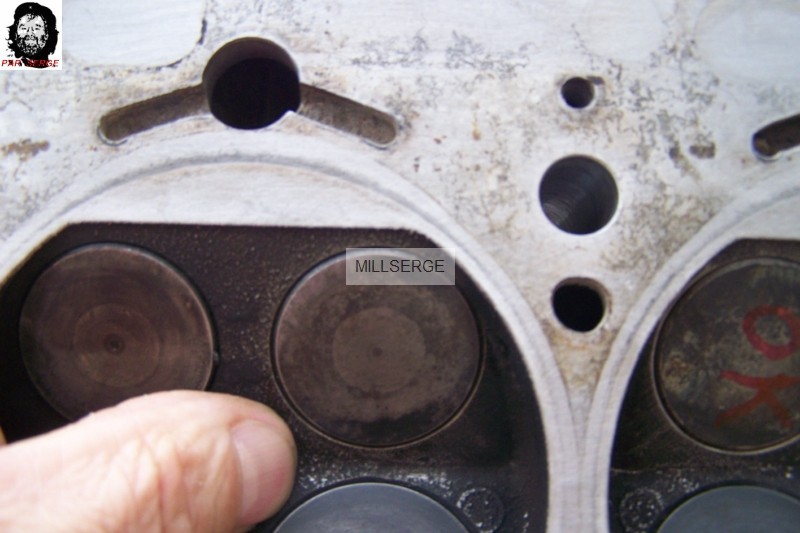

- Surveillez qu'il n'y ai pas de fuite au niveau de la tête de soupape

PAS DE FUITE ....................

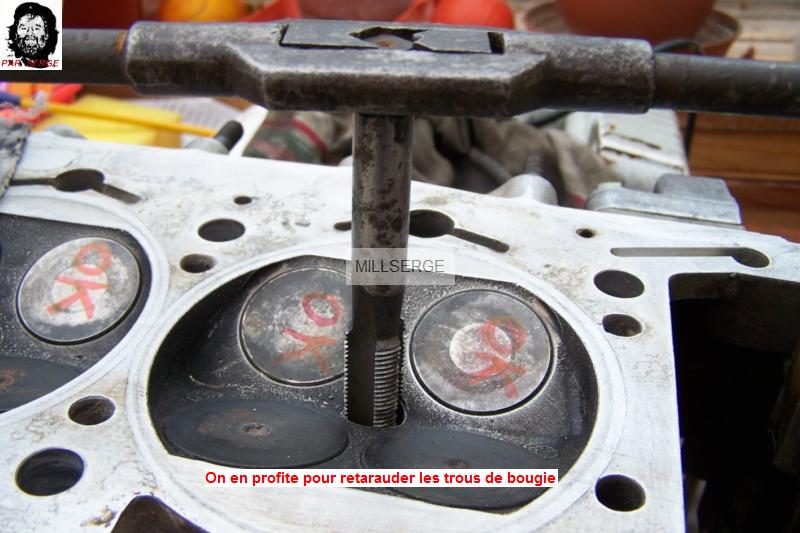

TARAUDAGE DES TROUS DE BOUGIES

Donc on continue par un petit rafraichissement des filets dans les trous de bougies

Allé, je pense qu'on a bien mérité

Un remerciement spécial à mon élève du jour (MATTHIEU) qui n'as pas rechigner à mettre la main à la pâte

Donc voici en video

Donc comme promis depuis de longue date, voici mon tuto que j'ai fais en vidéo , je pense aussi qu'il ne sera pas le dernier et que j'aurais bien l'occasion d'en refaire d'autre..

donc se tuto a été réalisé par MILLSERGE avec la collaboration du propriétaire de la culasse oui oui, je veux parler de lui ...De Matthieu

CETTE OPÉRATION N'EST A FAIRE QUE SI VOUS ÊTES SUR DE VOUS N'EST CE PAS, JE NE SAURAIS AINSI QUE LE FORUM ÊTRE TENU POUR RESPONSABLE EN CAS D'ERREUR DE VOTRE PART, CAR ELLE COMPORTE CERTAIN RISQUE POUR LA VIE DE VOTRE MOTEUR

Bon la manœuvre n'est pas très facile pour ceux qui font pour la 1ere fois, faut tout de même déculasser avec tout ce que cela implique de risque avec la chaine de distribution et tout le reste, faut aussi avoir l'outillage qui va bien, et surtout avoir une certaine dose de .....
Pour ma part pour démonter la culasse, on avait au préalable enlevé la tubulure d'admission pour alléger, et comme nous devions la refaire enfin lui changer tout les joints ....mais bien entendu vous n'êtes pas obliger de la démonter

Pour toutes questions, je suis toujours a un moment ou a un autre sur le forum et suis assez disponible
